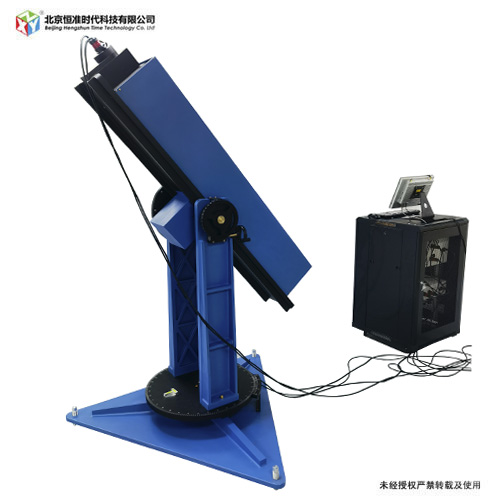

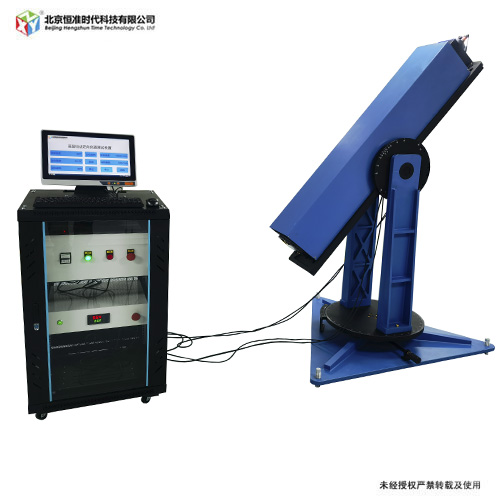

HZT高温电动定向仪器测试装置

（1）负载重量：≥10kg

（2）装卡外形尺寸：范围≥ H=60×1200mm可调节；（或定制）

（3）加温：最高工作温度250℃；

（4）主要材料：铝合金、钛合金、PEEK等无磁材料；

（5）转角范围：

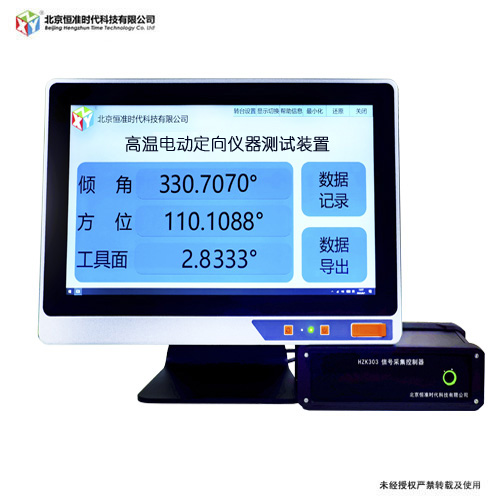

①倾斜角： 0-360°，可以任意角度锁紧固定；（可定制电动）

②方位角： 0-360°；可以任意角度锁紧固定；（可定制电动）

③工具面： 0-360°；电动控制；

（6）静态平行度： ≤0.05mm；

（7）三轴静态正交度：≤0.1mm；

（8）静态手动回转误差：≤±0.05°；

（9）工具面转速： ≥300转/min；

（10）分辨率：0.001°；

（12）精度：0.01°；

（13）接口及传输协议：串口 modbus 提供接口通信协议；

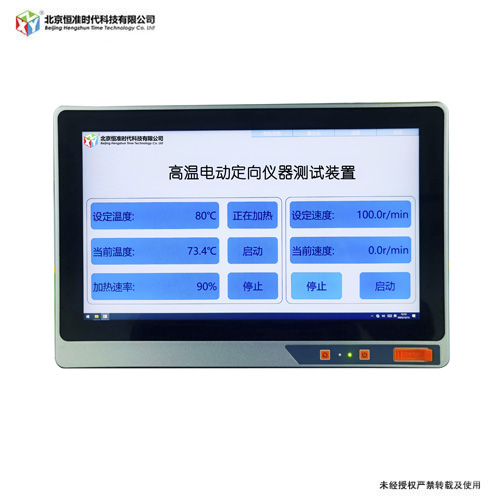

（14）温度电控精度： ≤±1度；

（15）加温速度： ≥1－2° /min；

（16）速度控制精度： ≤2 转；

（17）工具面转速：范围≥300转/分钟，并可调；

（18）信号线数量： ≥2路（无磁导电滑环）；

（19）承载仪器电压功率： ≥36V、≥5W。
